产品名称：MHLS型单转子可逆式锤式破碎机起动高压水阻柜

电话：242796700@QQ.COM

产品介绍

一、概述

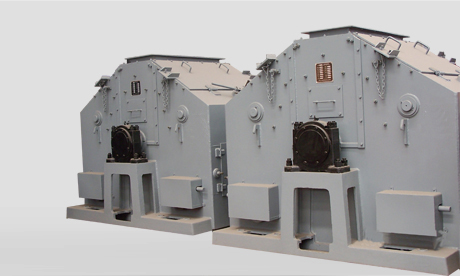

PCK系列可逆式锤式破碎机是一种新型破碎设备，普通配置由破碎机主机、电机、限矩性液力偶合器、液体开启装置组成。主轴和锤柄采用优质合金钢锻造加工，锤头、衬板由高耐磨合金铸造而成。由于其不同于普通破碎机的设计理念，结构上采用了大转子、短销轴、可逆式旋转组合锤头，具有打击力度大，操作维修方便，运行成本低等优点。适用范围：应用领域：广泛应用于水泥、建材、化工、电力、冶金等工业部门的中碎、细碎作业。适用物料：适用于破碎抗压强度小于150MPa的各种脆性物料，如石灰石、焦炭、煤等物料。

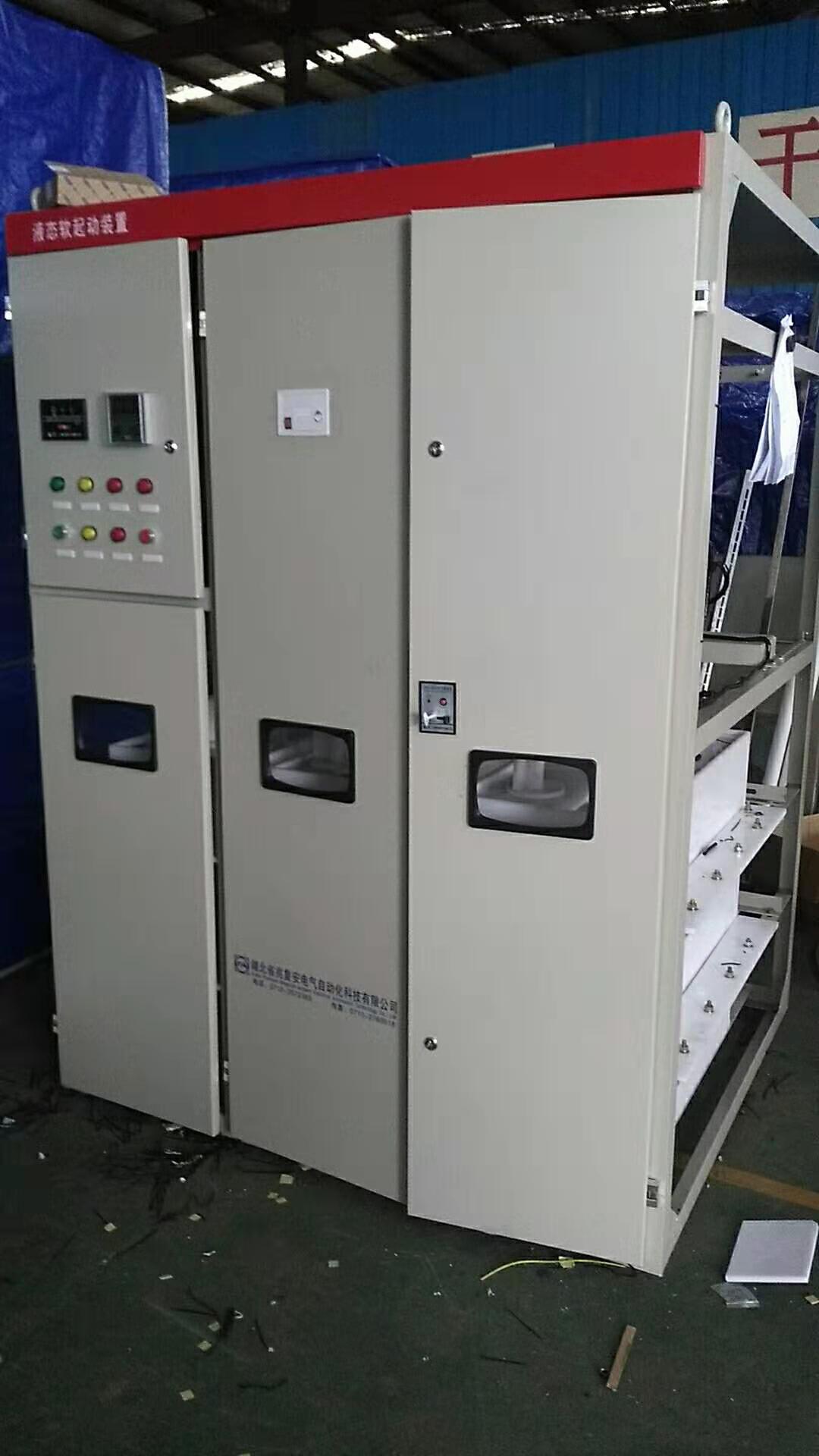

MHLS系列笼型电机软起高压水阻柜是在高压鼠笼式（同步）电机的定子回路中串入起分压和限流作用的特种水电阻，在完成起动过程中，水电阻阻值在设定的时间内自动实现由大到小的无级变化，从而使加在电机定子上的电压逐步升高，当电动机的转速接近额定转速时，水电阻自动切除，投入全压运行，从而实现电动机的低电流平稳软起动。该产品可广泛应用化工、化肥、冶金、造纸、制药、建材、矿山等行业的鼠笼式电机的起动。而MHLS系列笼型电机软起高压水阻柜通常与PCK-1416单转子可逆式锤式破碎机配套，配套型号是MHLS-630型，因此MHLS系列笼型电机软起高压水阻柜又被称为单转子可逆式锤式破碎机起动高压水阻柜。

二、工作原理

PCK-1416单转子可逆式锤式破碎机是利用高速回转的锤头冲击物料，使其沿自然裂缝、层理面和节理面等薄弱处而破裂的破碎机械。物料给入破碎机中，立即受到高速回转的锤头的冲击而粉碎。破碎了的物料，从锤头处获得动能，以高速向机壳内壁的衬板和蓖条上冲击而被第二次粉碎。此后，小于蓖条缝隙的物料，便从缝隙中排出，而粒度较大的物料，弹回到衬板和蓖条上的粒状物料，还将受到锤头的附加冲击破碎，在物料破碎的整个过程中，物料之间也相互冲击粉碎。

MHLS型单转子可逆式锤式破碎机起动高压水阻柜（简称：可逆锤破高压水阻柜）是采用特种介子的水溶液作为电阻，串入电机回路中，通过改变水箱中两极板的距离改变电阻的阻值。在主电机起动前，水电阻自动投入，主电机起动时，动极板在一小功率伺服电机的带动下缓慢移动，改变两极板之间的距离，使串入回路的水电阻由大到小变化，电机转速升高，当水电阻的阻值变化为小时，电机转速已达额定转速，将水电阻短接，完成起动过程，转入运行状态。主电机停机时，伺服电机带动动极板反向缓慢移动，复位使液体电阻由小到大变化，当水电阻的阻值变大时，极板复位完毕，准备下一次起动。 主电机起动时，由于串入的电阻较大，限制了起动电流，同时增大了起动转矩，由于极板之间的距离不会产生突变，而其他条件不变的情况下，水电阻的阻值与极板之间的距离近似线性关系，所以水电阻的变化是平滑的，因而电流的变化也是平滑的。

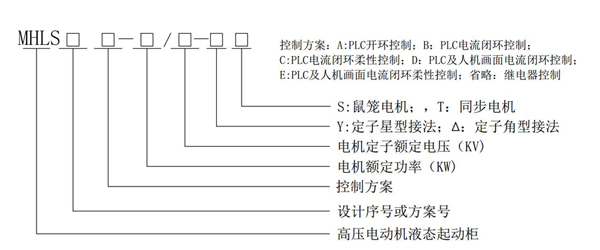

三、型号说明

四、产品特点

1、PCK-1416单转子可逆式锤式破碎机的工作锤头、衬板，采用高耐磨合金铸造而成，具有耐磨、耐冲击等特点。

2、PCK-1416单转子可逆式锤式破碎机的结构上采用了大转子、短销轴、可逆式旋转组合锤头，打击力度大、操作方便。

3、PCK-1416单转子可逆式锤式破碎机整体设计合理、造型美观、结构紧凑，具有易损件少，维修方便等优点，是升级换代产品。

4.可逆锤破高压水阻柜恒电流软起动性能：起动过程中，起动电流基本保持不变，可控制在额定电流的2-3.5倍；

5.可逆锤破高压水阻柜起动时功率因数高且近似恒定，一般在0.75以上；

6.可逆锤破高压水阻柜起动平滑：电机的起动转矩由小到大逐步增高，使机械设备起动平稳，无冲击，无啸叫，且机械设备能平稳越过谐振转速，使设备免受伤害；

7.可逆锤破高压水阻柜起动热容量大，可连续起动3-4次，不会被烧毁；

8.可逆锤破高压水阻柜对电网影响小，起动时电网压降在5%以内；

9.可逆锤破高压水阻柜具完善的报警提示功能和电动机保护功能，安全可靠；

10.可逆锤破高压水阻柜结构简单、可靠，安装、维护方便。

工频耐受电压（KV/Min）：25，30／32，38／42（相对地）12，15，18（同相间）

起动时间（S）：10－60－120（可调）

电液正常工作温度（℃）：0－70

柜体防护等级：IP20, IP30;

1、所配电机型号、额定功率、额定电压、额定电流、定子接法、星点可否打开；

2、电机拖动负载类型，轻载或重载，起动是否频繁；

3、订购的产品型号、规格、数量；

4、若有特殊要求请与我公司协商定货。
